खोखले रोटरी टेबल

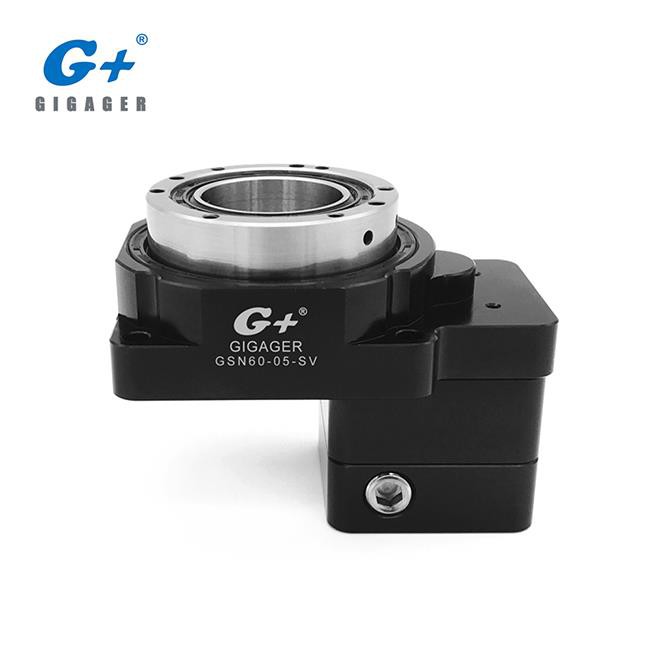

सर्वो मोटर के लिए एसवी टाइप खोखले रोटरी टेबल

SV प्रकार की GIGAGER खोखले रोटरी टेबल को Hollow Rotary Stage भी कहा जाता है जो विशेष रूप से सहायक नियंत्रण अनुप्रयोगों के लिए सर्वो मोटर गियरबॉक्स के लिए डिज़ाइन की गई हैं। यह इमदादी मोटर के लचीलेपन का पूरा लाभ लेता है, जिससे डिजाइनरों को तंत्र डिजाइन की अधिक स्वतंत्रता मिलती है।

• अलग तालिका अधिक स्वतंत्र रूप से डिजाइन बनाती है

• बड़े व्यास की खोखली आउटपुट टेबल

• उच्च पोजिशनिंग सटीकता। 1

• उच्च टोक़ उत्पादन

• सर्वो मोटर चुनने पर उच्च लचीलापन

• उच्च लागत प्रदर्शन

1. खोखले रोटरी टेबल क्या है?

हॉलो रोटरी टेबल एक नई तरह की रोटेटिंग लोड डिवाइस है। उच्च संचरण क्षमता, उच्च परिशुद्धता, उच्च कठोरता और उच्च लागत प्रदर्शन को शामिल करते हुए, यह इन तीन उत्पादों के बीच संतुलन प्राप्त करते हुए सर्वो मोटर, कैम इंडेक्सर और डीडी मोटर के लाभों को जोड़ती है।

शीर्ष सर्पिल बेवल गियर को अपनाने और संपर्क दांत की सतह के अनुकूलित डिजाइन को समान लोड बनाता है और उच्च टोक़ आउटपुट की अनुमति देता है। जब इसे ग्रहीय रेड्यूसर या समकोण रेड्यूसर के साथ जोड़ा जाता है, तो गियर अनुपात 1: 180 तक बड़ा हो जाएगा।

गियर्स उच्च शक्ति वाले कार्बोलाइजिंग मिश्र धातु स्टील से बने होते हैं और कार्बराइजिंग के बाद दांत की सतह की कठोरता एचआरसी 60 high 2 ° तक पहुंच सकती है।

इमदादी मोटर से लैस, खोखला रोटरी एक्ट्यूएटर किसी भी कोण पर सेगमेंट बना सकता है, जो डिजिट कंट्रोल को पूरा कर सकता है जो कैम इंडेक्सर हासिल नहीं कर सकता है। स्थिति सटीकता प्रत्यक्ष ड्राइव मोटर के साथ तुलनीय है जो थोड़े समय में जड़ता लोड की स्थिति का एहसास कर सकती है।

2. एसवी प्रकार खोखले रोटरी टेबल के उत्पाद सुविधाएँ क्या है?

• विश्वसनीयता में सुधार और प्रत्यक्ष कनेक्शन के माध्यम से लागत कम करें

उपकरण तालिका और रोबोट बांह को सीधे खोखले रोटरी टेबल के आउटपुट टेबल पर रखा जा सकता है। यह यांत्रिक डिजाइन, भागों आवंटन, बेल्ट डिबगिंग, आदि के लिए समय और लागत को बचा सकता है, जिसकी तुलना यांत्रिक भागों जैसे कि पुली और बेल्ट के उपयोग से की जाती है।

• बड़े गियर अनुपात 1: 180 तक संभव है

प्लैनेटरी रेड्यूसर या राईट एंगल गियरबॉक्स के संयोजन के साथ, गियर अनुपात 1: 180 तक बड़ा हो जाएगा।

• डीडी मोटर और कैम इंडेक्सर के लिए आदर्श विकल्प

GIGAGER खोखले रोटरी टेबल सर्वो मोटर, कैम इंडेक्सर और डीडी मोटर के फायदे लेती है, जिससे किसी भी कोण और उच्च प्रदर्शन पर अनुक्रमण होता है।

• बैकलैश के बिना उच्च परिशुद्धता की स्थिति

नॉन-बैकलैश, पुनरावृत्ति स्थिति सटीकता up 5 चाप सेकंड तक, सटीकता सटीकता min 1 चाप मिनट।

नोट: दोहराव की स्थिति सटीकता को एक स्थिर लोड के तहत एक स्थिर तापमान (सामान्य तापमान) पर मापा जाता है।

• बड़े व्यास खोखले संरचना तारों और पाइपिंग संभव बनाता है

वायरिंग और पाइपिंग अधिक सुविधाजनक और सरल है, और इस सुविधा के फायदे विशेष रूप से जटिल वायरिंग और पाइपिंग वातावरण में प्रमुख हैं।

3. एसवी प्रकार खोखले रोटरी टेबल का सिस्टम कॉन्फ़िगरेशन

4. कितने मॉडल उपलब्ध हैं?

अधिक जानकारी के लिए, कृपया संलग्न कैटलॉग देखें। (इस पृष्ठ में पीडीएफ डाउनलोड करें)

5. बड़े गियर अनुपात आउटपुट के लिए कैसे प्राप्त करें?

कुछ एप्लिकेशन के लिए, बड़े गियर अनुपात की आवश्यकता होती है, इसे प्लैनेटरी रिड्यूसर या राइट एंगल गियरबॉक्स के साथ खोखले रोटरी टेबल के संयोजन से प्राप्त किया जा सकता है। नीचे विभिन्न गियर अनुपात के लिए एक संयोजन सूची है।

प्लैनेटरी रिड्यूसर के साथ खोखले रोटरी टेबल का संयोजन

सही कोण Reducer के साथ खोखले रोटरी टेबल का संयोजन

6. किस प्रकार का डिवाइस खोखले रोटरी एक्ट्यूएटर का उपयोग कर सकता है?

Hollow Rotary Table को कई अनुप्रयोगों जैसे सीएनसी इंडेक्सिंग डिवाइस, रोटेटिंग स्टेज, मिलिट्री रडार, लेजर मार्किंग मशीन, गायरो टेस्ट, ग्रेविटी सेंसर टेस्ट, मोबाइल फोन के इलेक्ट्रॉनिक कम्पास टेस्ट और अन्य सटीक इलेक्ट्रॉनिक उत्पाद के लिए लागू किया जा सकता है। यह रोबोट बांह के जोड़ों, स्वचालन उत्पादन लाइन, परीक्षण उपकरण, लेजर काटने, आदि के लिए भी इस्तेमाल किया जा सकता है।

वीडियो चैनल, कृपया GIGAGER Youtube चैनल पर क्लिक करें: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. मेरे डिवाइस के लिए सही मॉडल का चयन कैसे करें?

8. सर्वो मोटर को खोखले रोटरी टेबल पर कैसे स्थापित करें?

कृपया कैटलॉग देखें या हमारी तकनीकी बिक्री से संपर्क करें।
