कैम इंडेक्सिंग ड्राइव

कैम इंडेक्सर

चीन की मुख्य भूमि में सबसे पहले पेशेवर कैम इंडेक्स निर्माता में से एक होने के नाते, जीआईजीएजीईआर दस वर्षों से अधिक समय से चीन में कैम इंडेक्सिंग ड्राइव का प्रमुख ब्रांड है। GIGAGER कैम इंडेक्सर्स, GIGAGER शेन्ज़ेन फैक्ट्री में निर्मित और इकट्ठे किए जाते हैं, जो सबसे सटीक और अत्याधुनिक तकनीकों का उपयोग करते हैं। प्रत्येक GIGAGER ग्लोबोलाइड कैम इंडेक्स गुणवत्ता, दोहराव और सटीकता का वादा करता है। कैम अनुक्रमणिका इलेक्ट्रॉनिक उपकरणों असेंबली मशीनों, खाद्य पैकेजिंग मशीनों और गुणवत्ता निरीक्षण मशीनों सहित आवेदनों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं। कैम इंडेक्सरों की GIGAGER रेंज चीन में Huawei, फॉक्सकॉन, हान के लेजर, जॉनसन इलेक्ट्रिक और आदि से प्रसिद्ध सिस्टम इंटीग्रेटर्स और प्रतिष्ठित कारखानों द्वारा भरोसा की जाती है।

1. कैम इंडेक्सर क्या है?

कैम इंडेक्सर, जिसे कैम स्प्लिटर, कैम इंडेक्सिंग ड्राइव, कैम इंडेक्सिंग पॉजिशनर, या ग्लोबाइडल कैम इंडेक्सर के रूप में भी जाना जाता है, आंतरायिक गति के लिए एक तंत्र है, जिसे बड़े ट्रांसमिशन टोक़, उच्च सूचकांक सटीकता, स्थिर संचालन, कॉम्पैक्ट संरचना, सेल्फ-लॉकिंग के साथ चित्रित किया जाता है। स्थिति के दौरान, छोटे आकार, कम शोर, उच्च गति प्रदर्शन और लंबे जीवन।

2. GIGAGER कैम इंडेक्सिंग ड्राइव की उत्पाद विशेषताएं क्या है?

GIGAGER कैम इंडेक्सिंग पॉजिशनर्स सुगम इंडेक्सिंग और लंबे जीवन के लिए रोलिंग संपर्क का उपयोग करते हैं। यह पारंपरिक तंत्र जैसे कि नाली पहिया तंत्र, शाफ़्ट तंत्र, अधूरा गियर तंत्र और वायवीय नियंत्रण तंत्र को बदलने के लिए एक आदर्श उत्पाद है।

GIGAGER प्रीलोड कठोरता प्रदान करता है और शून्य-बैकलैश के लिए अनुमति देता है, उच्च सटीकता और बेहद तेजी से बसने का समय प्रदान करता है। उद्योग के सबसे बड़े व्यास-सेट सुई रोलर कैम अनुयायियों के साथ रोब कैम और बुर्ज डिजाइन, उच्च भार क्षमता के लिए अनुमति देते हैं। ये सुविधाएँ GIGAGER कैम इंडेक्स पोजिशनर्स को राष्ट्रव्यापी इंजीनियरों की पसंद बनाती हैं।

• परिशुद्धता ड्राइविंग तंत्र

अनुक्रमण या स्टॉप के समय, अनुयायी को निर्धारित स्थान के भीतर सुरक्षित किया जाता है, जिससे किसी भी लॉकिंग तत्वों की आवश्यकता समाप्त हो जाती है।

• उच्च गति प्रदर्शन

सटीक के टेपर्ड-रिब पर प्रीलोड लगाने से बैकलैश पूरी तरह से समाप्त हो जाता है

मशीनीकृत कैम और कैम अनुयायी, जिसके परिणामस्वरूप विश्वसनीय उच्च गति का संचालन होता है। पूरी तरह से

नियंत्रित त्वरण लोड या कंपन के कारण सदमे को कम करता है।

• चिकनी संचरण

जैसा कि बुर्ज को किसी भी स्थिति (कोण, गति की परवाह किए बिना) में लगातार घुमाने के लिए डिज़ाइन किया गया है

और / या त्वरण) ड्राइविंग ट्रांसमिशन चिकनी और कंपन और शोर से मुक्त है।

• सरल तंत्र

केवल एक सांचा और बुर्ज से बना; कोई भी अनावश्यक भाग नहीं, जबकि आवश्यक किसी भी तरह का रुक-रुक कर गति प्रदान करना।

• उच्च अनुक्रमण सटीकता

इंडेक्स ड्राइव के भीतर GIGAGER का विशेष रूप से डिज़ाइन किया गया कैम फॉलोअर भारी भार सुनिश्चित करता है

उच्च सूचकांक सटीकता और उच्च टोक़ बनाए रखते हुए क्षमता। अनुक्रमण सटीकता

मानक मॉडल के seconds 30 सेकंड है। हालांकि, उच्चतर इंडेक्सिंग सटीकता प्रदान करने वाले मॉडल

अनुरोध पर उपलब्ध हैं।

• मोशन कर्व्स

संशोधित ट्रेपोज़ॉइड वक्र (उच्च गति और कम लोडिंग के लिए), संशोधित साइन वक्र (के लिए)

मध्यम / उच्च गति और मध्य लोडिंग), संशोधित निरंतर वेग वक्र (कम गति के लिए और

भारी भार) आवश्यक अनुप्रयोगों के अनुरूप उपलब्ध हैं।

3. GIGAGER कैम इंडेक्सर की क्रियाविधि और संरचना

GIGAGER कैम इंडेक्स ड्राइव को डिज़ाइन किया गया है कि इनपुट शाफ्ट मेट्स में ग्लोबलाइड कैम को आउटपुट शाफ्ट के लिए तय किए गए बुर्ज के साथ ऊपर चित्र में दिखाया गया है। कैम अनुवर्ती जो बुर्ज की परिधि की सतह में रेडियल रूप से एम्बेडेड है, कैम के पतला रिब के साथ उनके संबंधित दीवार सतहों के रैखिक संपर्क में आता है।

जब इनपुट शाफ्ट घूमता है, तो कैम अनुयायी एक दिए गए विस्थापन वक्र का अनुसरण करते हुए आउटपुट बुर्ज को घुमाता है और साथ ही साथ रिब की दीवार की सतह के साथ घूमता है। उस क्षेत्र में जहां रिब कैम की अंतिम सतह के साथ समानांतर है, यानी स्थिर रेंज में, अनुयायी अपनी धुरी पर मुड़ता है, लेकिन बुर्ज खुद को घुमाता नहीं है।

टेपर्ड रिब हमेशा दो या तीन कैम अनुयायियों के संपर्क में आता है ताकि इनपुट शाफ्ट की क्रांति समान रूप से आउटपुट शाफ्ट को प्रेषित हो सके।

यदि टेपर्ड रिब की कैम सतह के बीच बैकलैश है और कैम फॉलोअर कैम इंडेक्स को नुकसान पहुंचा सकता है।

इनपुट शाफ्ट का समर्थन करने वाले इनपुट शाफ्ट और आउटपुट शाफ्ट के बीच की दूरी को छोटा करके इस बैकलैश को पूरी तरह से हटाया जा सकता है। अनुक्रमणिका ड्राइव की कठोरता कैम फॉलोअर और कैम के लोचदार क्षेत्र के भीतर उचित रूप से प्रीलोड को समायोजित करके बढ़ाया जा सकता है।

इसकी संरचना और कार्य ग्लोबोलाइड कैम और कैम अनुयायी के इस संयोजन की सबसे उत्कृष्ट विशेषताएं हैं, जो इसे उच्च गति संचालन में सक्षम बनाती हैं।

4. कितने मॉडल उपलब्ध हैं?

गिगेजर कैम इंडेक्स ड्राइव को आउटपुट भागों के विन्यास के साथ निम्नलिखित तीन प्रकारों में वर्गीकृत किया जाता है: शाफ्ट मॉडल, निकला हुआ किनारा मॉडल, निकला हुआ किनारा मॉडल, टेबल मॉडल, अल्ट्राथिन टेबल मॉडल, स्वे मॉडल, पैराडेक्स मॉडल, लिफ्टिंग तंत्र कस्टम मॉडल, एनालॉग फाइव- अक्ष युग्मन इकाई, ट्रिपल शाफ्ट कैम इंडेक्सर।

हम विशेष आयाम कस्टम सेवा और विशेष कैम उत्पादन का भी समर्थन करते हैं।

अधिक जानकारी के लिए, कृपया उत्पाद कैटलॉग के लिए बिक्री से संपर्क करें।

5. किस प्रकार का उपकरण कैम इंडेक्सर का उपयोग कर सकता है?

कैम इंडेक्सर को कई अनुप्रयोगों जैसे सीएनसी इंडेक्सिंग डिवाइस, रोटेटिंग स्टेज, इलेक्ट्रॉनिक घटक असेंबली मशीनों, प्लास्टर कंटेनर निर्माण उपकरण, भोजन भरने और रैपिंग मशीन, विभिन्न विधानसभा और निरीक्षण मशीनों के लिए आवेदन किया जा सकता है।

अधिक आवेदन के लिए, कृपया GIGAGER Youtube चैनल पर क्लिक करें: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. मेरे डिवाइस के लिए सही मॉडल का चयन कैसे करें?

असल में, हमें निम्नलिखित जानकारी चाहिए, कृपया हमारी तकनीकी बिक्री के लिए प्रस्तुत करें।

ए, लोडिंग का वजन क्या है? आयाम? अनियमित वस्तु या नियमित वस्तु?

बी, स्टेज सामग्री: स्टील या एल्यूमीनियम, या _________, बाहरी व्यास = ______ मिमी, मोटाई = _______ मिमी

सी, कितने सेगमेंटेशन या गति कैसी है?

डी, प्रत्येक दौरे की अवधि = घूमने का समय + स्थिति समय, _________ सेकेंड = ________ + _________ सेकंड्स

ई, स्थिरता वजन: ____________ किलो / पीसी

एफ, फोटो, ड्राइंग या अपने डिवाइस के बारे में अधिक जानकारी

हमारे इंजीनियर आपकी आवश्यकता के अनुसार उपयुक्त मॉडल की सलाह देंगे।

कैम इंडेक्सिंग ड्राइव के मॉडल चयन की अधिक जानकारी के लिए, कृपया कैटलॉग में मॉडल चयन पेज देखें।

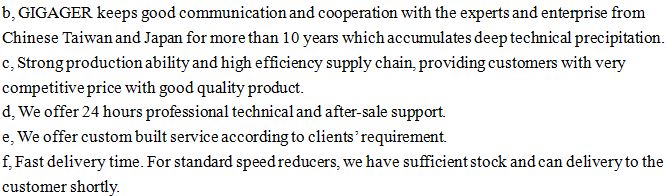

7. क्यों GIGAGER?

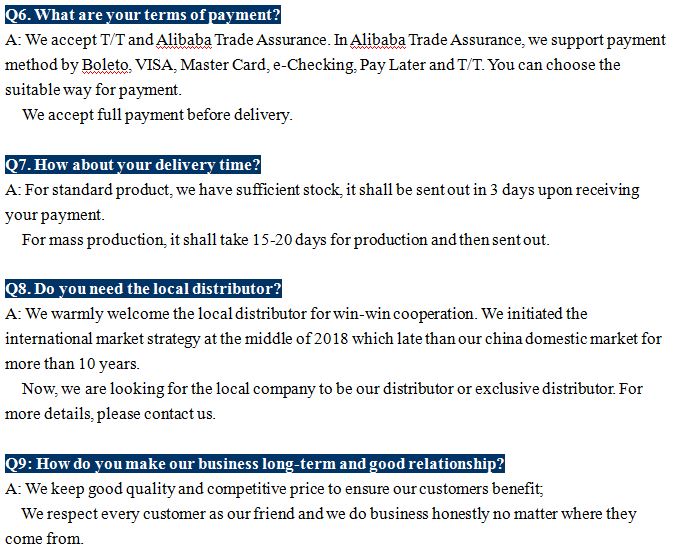

8. अकसर किये गए सवाल
